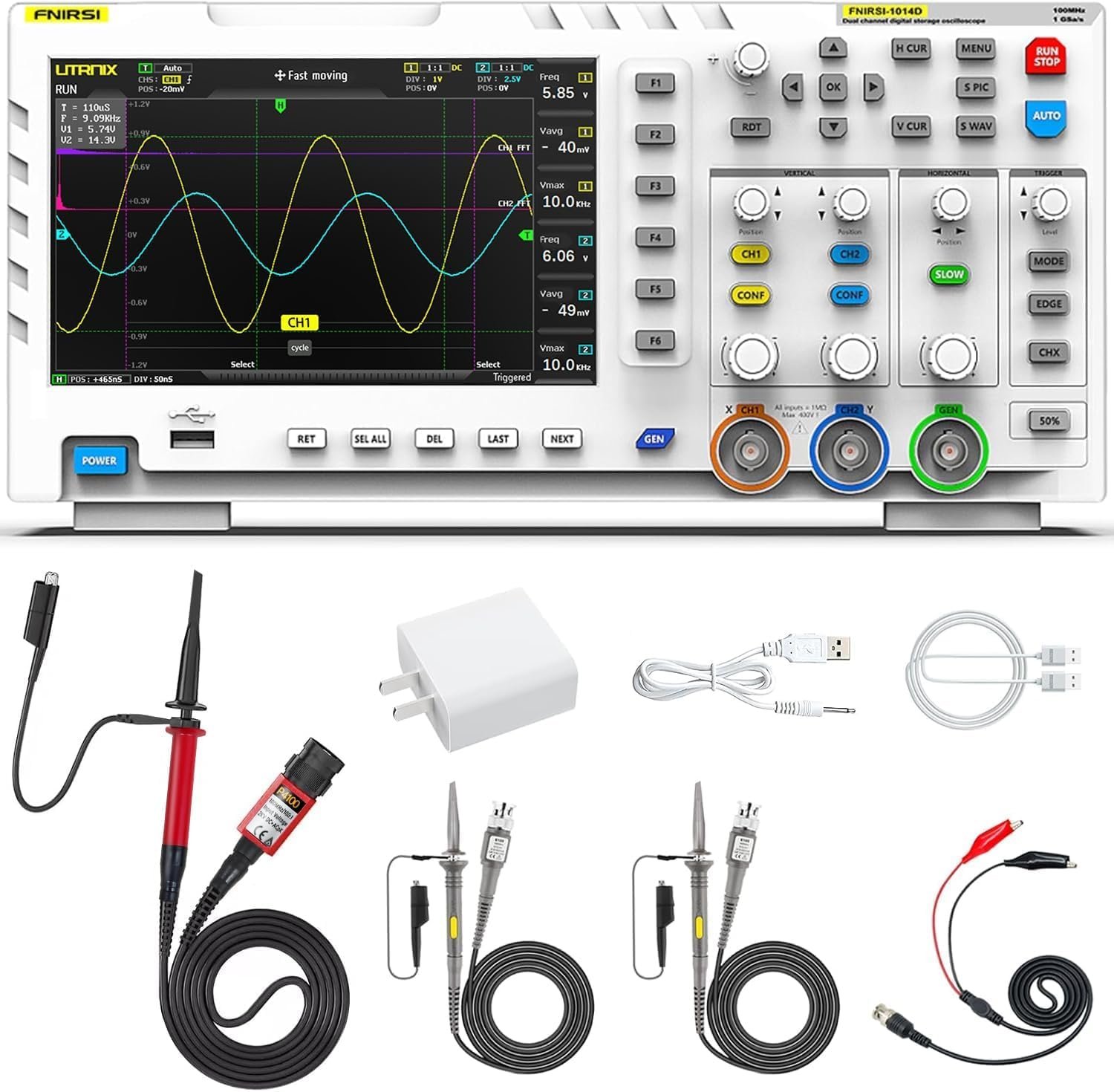

Osciloscopio Digital FNIRSI 1014D 100MHz 2 Canales + Generador de Señales

Osciloscopio FNIRSI 1014D: La Herramienta Definitiva para el Banco de Pruebas Automotriz (ECU Repair)

Rendimiento y Versatilidad en tu Banco de Trabajo Este equipo destaca por su módulo de protección de alto voltaje, capaz de soportar hasta 400V continuos, lo que evita daños por errores en la medición. Además, su generador de señales incorporado es capaz de emitir 14 tipos de señales estándar (senoidal, cuadrada, triangular, etc.), eliminando la necesidad de comprar equipos por separado. Cuenta con almacenamiento masivo interno que permite guardar hasta 1000 capturas de pantalla y 1000 datos de formas de onda, fácilmente exportables a tu PC vía USB.

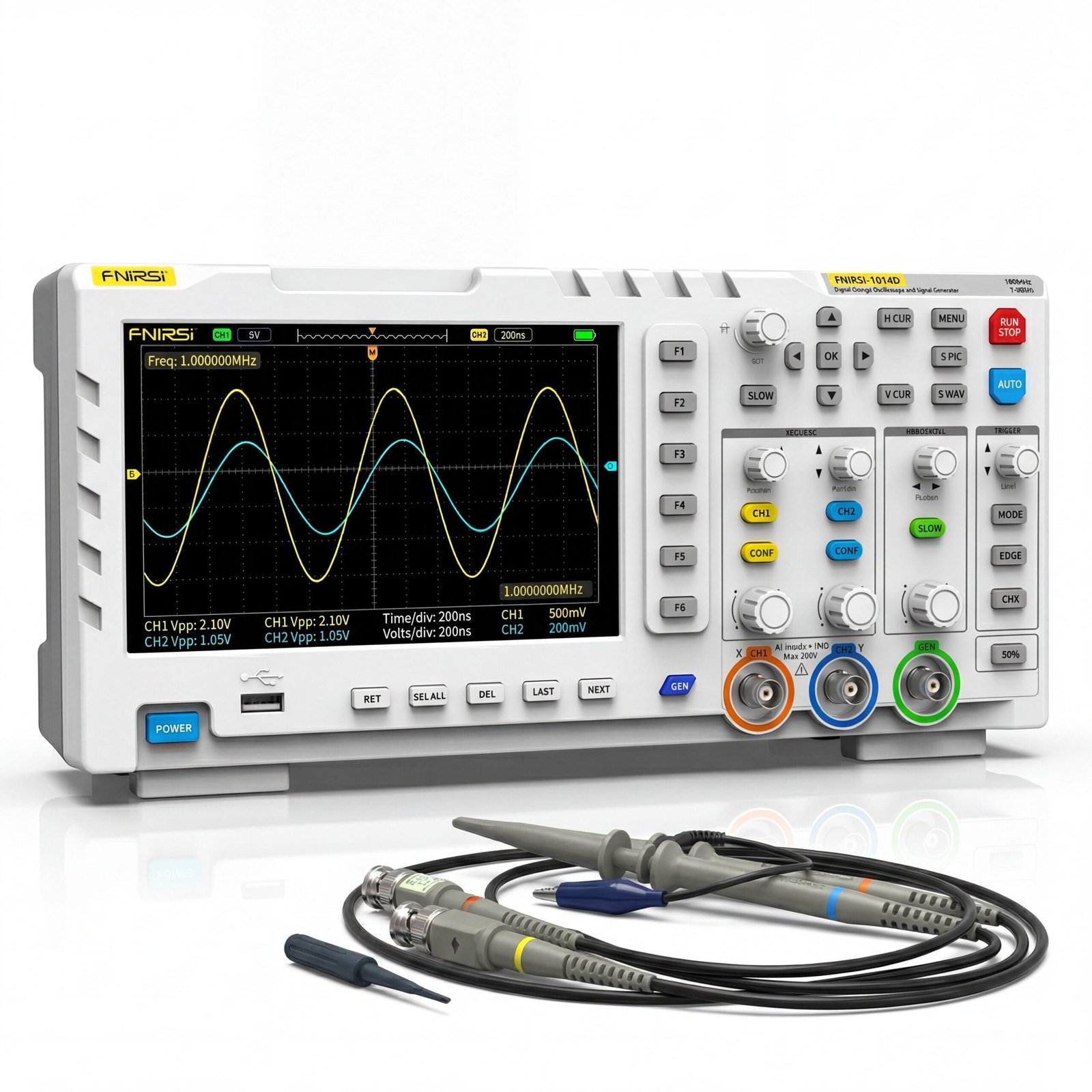

Para los especialistas en electrónica automotriz, el diagnóstico no termina en el vehículo. El Osciloscopio Digital FNIRSI 1014D es el aliado perfecto para el trabajo en el banco de pruebas, diseñado para el diagnóstico, reparación y clonación de Computadoras de Motor (ECU), Módulos de Carrocería (BCM) y Tableros de Instrumentos.

Su formato de escritorio, su amplia pantalla LCD de 7 pulgadas y la integración de un Generador de Señales lo convierten en una estación de trabajo completa que maximiza el espacio y la eficiencia en el laboratorio electrónico.

Aplicaciones Críticas en el Banco de Pruebas

1. «Despertar» la ECU en Banco (Simulación de Señales)

El mayor desafío al probar una computadora fuera del vehículo es simular las condiciones de giro del motor.

• Uso en Banco: Utiliza el Generador de Señales integrado del 1014D para inyectar señales senoidales o cuadradas directamente a los pines de entrada de la ECU (simulando los sensores CKP y CMP). Esto permite engañar a la computadora para que empiece a procesar datos y active sus salidas, como si estuviera instalada en el vehículo en marcha.

2. Comprobación de Drivers de Inyección y Encendido

Una vez que la ECU está simulando el giro del motor gracias al generador de señales, puedes usar los 2 canales del osciloscopio para verificar el estado de los componentes de potencia internos.

• Uso en Banco: Conecta las sondas a las salidas de la placa para confirmar si el microcontrolador está enviando correctamente el pulso (PWM) a los transistores y drivers encargados de activar los inyectores, las bobinas de encendido o el cuerpo de aceleración.

3. Análisis a Nivel de Componente (EEPROM, FLASH y Microcontroladores)

Con su ancho de banda de 100MHz, el equipo tiene la capacidad de leer señales de alta frecuencia dentro de la placa lógica.

• Uso en Banco: Es ideal para visualizar el reloj (Clock) del procesador central, el intercambio de datos (Data/Clock) al leer o programar memorias EEPROM, o para verificar la integridad del transceptor (Transceiver) de la red CAN Bus en la propia placa.

4. Protección Inteligente Anti-Cortocircuitos

En la reparación de placas, un error al tocar un pin equivocado puede ser fatal para la herramienta de medición.

• El FNIRSI 1014D incorpora un módulo de protección de alto voltaje que soporta hasta 400V de entrada continua (utilizando la sonda en 10X). Esto te permite medir componentes de alta tensión en la placa con total tranquilidad, sin miedo a quemar el osciloscopio por un contacto accidental.

Ergonomía y Flujo de Trabajo en el Laboratorio

• Pantalla de 7 Pulgadas de Alta Resolución: Evita la fatiga visual. A diferencia de los osciloscopios portátiles de pantalla pequeña o de los que requieren obligatoriamente una PC, el 1014D te permite trabajar cómodamente en tu escritorio analizando los detalles de la onda sin depender de pantallas externas.

• Espacio Optimizado: Al tener 2 equipos en 1 (Osciloscopio + Generador de Funciones), liberas espacio valioso en tu mesa de trabajo.

• Alimentación Práctica (5V USB): Se alimenta mediante un cable USB tipo C. Puedes conectarlo directamente a una regleta con puertos USB, a tu PC de escritorio, o incluso a un PowerBank si necesitas movilidad dentro del laboratorio.

• Documentación de Reparaciones: Su memoria interna permite guardar 1000 capturas de pantalla de las formas de onda. Conéctalo a tu computadora vía USB y exporta las imágenes del antes y el después para enviárselas a tus clientes como evidencia técnica de la reparación de la ECU.

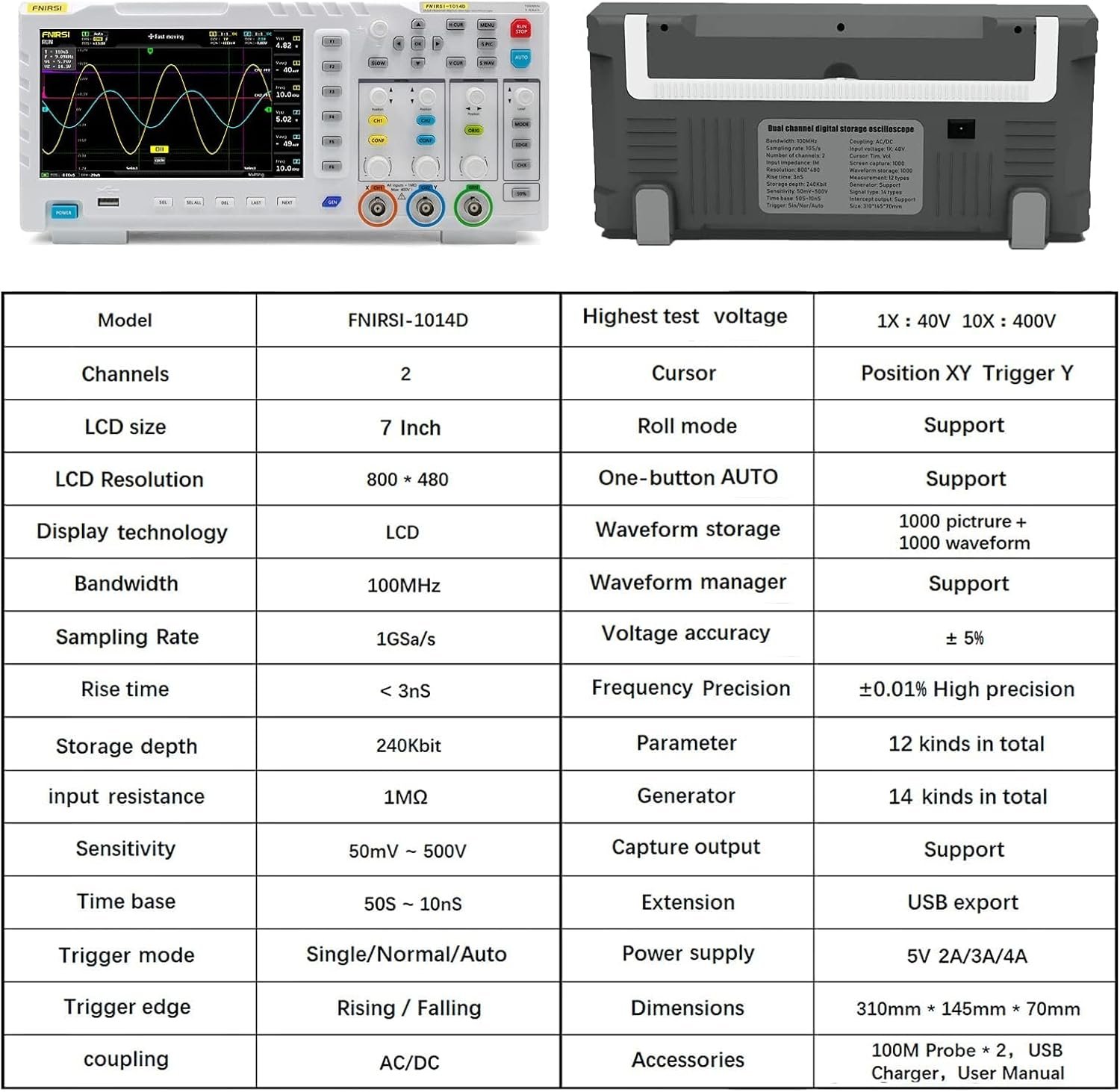

Especificaciones Clave para Laboratorio:

• Canales: 2 analógicos + 1 salida de Generador de Señal (14 tipos de onda).

• Tasa de Muestreo: 1GSa/s (Captura eventos ultrarrápidos y microcortes).

• Profundidad de Memoria: 240Kbit por canal.

• Función FFT integrada para análisis de espectro y ruido eléctrico en la placa.
